類別

項目

單位

數據

尺寸參數

總長

mm

5998

總寬

mm

2000

總高

mm

2700

質量參數

乘坐人數（含駕駛員）

人

2

總質量

kg

4495

主要性能參數

工作平臺額定載荷

kg

200

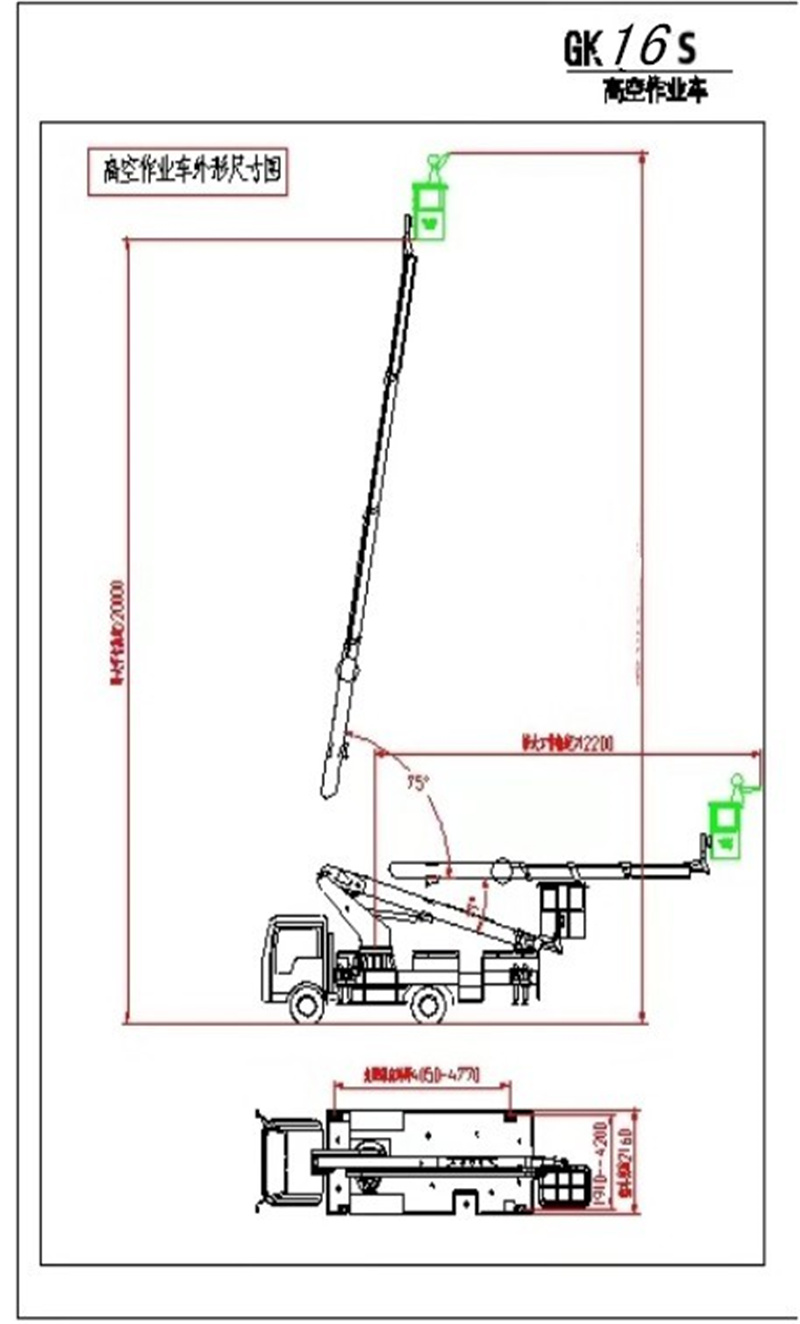

**大作業高度

m

23

**大作業高度時作業幅度

m

3.6

**大作業幅度

m

16

**大作業幅度時作業高度

m

5.36

支腿跨距

橫向

mm

4160/4200

縱向

mm

4530/4770

臂架變幅時間

s

**

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

前懸

mm

1190

后懸

mm

1465

后伸

mm

350

軸距

mm

3000

**高行駛速度

Km/h

110

**小離地間隙

mm

195

接近角

.

21

離去角

.

21

底盤

東風涂逸EQ1045SJ16DC

發動機

柴油發動機，**大功率70KW，國六排放

駕駛室

單排座，可乘坐2人，駕駛室配置空調，方向助力

圍板及走臺板

防滑走臺板

取力系統

手動操作

工作平臺

1400x700x1150

臂架形式

五節五邊型工作臂，同步伸縮

回轉裝置

360度連續回轉

支腿

前V后H型，單獨可調

操作

工作平臺和地面遙控器電氣操作

**系統

電液比例**系統

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

用于上下車互鎖，防止誤操作發生危險

支腿檢測功能

當支腿出現不受力情況，智能限動，保護安全，

水平檢測功能

實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全**示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

發動機點火熄火

在地面和平臺處可對發動機進行點火，熄火**

實時通訊

在平臺和地面配有無線對講
